วิธีการเชื่อมต่อโซลินอยด์: การเดินสายไฟ ทิศทางการไหล และการตรวจสอบการสตาร์ทครั้งแรก

วาล์วทองเหลืองซีรีส์ 2W ทดแทนมาพร้อมกับคอยล์ในถุงเดียวและปลั๊ก DIN ติดเทปไว้ที่ตัวเครื่อง และคำถามก็เหมือนเดิมเสมอ: ขั้วต่อใดรับสายไฟ และพอร์ตใดเป็นทางเข้า การต่อโซลินอยด์เป็นงานสองงานที่แยกจากกันจริงๆ หนึ่งคือการเชื่อมต่อไฟฟ้ากับขดลวด อีกประการหนึ่งคือการเชื่อมต่อของของเหลวกับร่างกาย พวกเขาล้มเหลวโดยอิสระ และข้อผิดพลาดในอันใดอันหนึ่งปรากฏขึ้นที่เดียวกัน: วาล์วที่ส่งเสียงฮัมแต่ไม่เปลี่ยน หรือคอยล์ที่ทำงานร้อนเป็นเวลาหนึ่งสัปดาห์แล้วเปิดวงจร

คำตอบสั้นๆ ก็คือ ขั้วแทบไม่เคยมีความสำคัญกับคอยล์ AC แต่อาจมีความสำคัญกับคอยล์ DC ลูกศรการไหลที่หล่อหรือประทับบนตัวเครื่องจะต้องชี้จากทางเข้าไปยังทางออก และหมุดดินบนปลั๊กไม่ใช่อุปกรณ์เสริม ทุกสิ่งทุกอย่างตั้งแต่แรงบิดที่ขั้วต่อไปจนถึงการเลือกตัวกรอง มีรายละเอียดล้อมรอบสามจุดดังกล่าว

คำตอบสั้นๆ: กฎสามข้อที่ครอบคลุมการติดตั้งส่วนใหญ่

• คอยล์ก่อน อ่านป้ายชื่อก่อนที่จะปอกสายไฟเส้นเดียว: แรงดันไฟฟ้า AC หรือ DC ความถี่ และกำลังไฟ คอยล์ 24 V DC บนแหล่งจ่ายไฟ AC 230 V จะไม่รอดจากการเปิดสวิตช์ครั้งแรก
• ไหลเป็นอันดับสอง โซลินอยด์วาล์วแบบสองทางมีทิศทาง และรุ่นควบคุมด้วยนักบินจะมีทิศทางอย่างเคร่งครัด ลูกศรบนลำตัวเป็นข้อกำหนดที่ยาก ไม่ใช่คำแนะนำ
• โลกที่สาม ขั้วต่อ DIN 43650 Form A มีขั้วต่อสามขั้ว และขั้วหนึ่งที่มีสัญลักษณ์สายดินมีสายดินป้องกัน หากไม่มีสิ่งนี้ ตัวเรือนคอยล์ชื้นจะทำให้เกิดอันตรายจากไฟฟ้าช็อต และในการติดตั้งหลายๆ ครั้ง อาจเกิดการละเมิดรหัสได้

ทุกอย่างด้านล่างจะขยายในสามประเด็นนั้นตามลำดับที่คุณจะแก้ไขได้จริง

การเดินสายไฟคอยล์ : ไฟฟ้าครึ่งหนึ่งของงาน

ทำงานตามลำดับด้านล่างตามลำดับ การข้ามขั้นตอนที่หนึ่งเป็นสาเหตุที่พบบ่อยที่สุดที่ทำให้คอยล์ใหม่หมดอายุการใช้งาน

1. แยกวงจรและล็อคออก ยืนยันด้วยมิเตอร์ที่จุดเชื่อมต่อ ไม่ใช่ที่ป้ายเบรกเกอร์แผง
2. อ่านป้ายชื่อคอยล์ สังเกตแรงดันไฟฟ้า AC หรือ DC ความถี่เป็นเฮิรตซ์ และกำลังเป็นวัตต์หรือโวลต์-แอมแปร์
3. ระบุขั้วต่อบนปลั๊ก บนขั้วต่อ DIN 43650 Form A ขั้วต่อ 1 และ 2 มีแหล่งจ่ายไฟและขั้วต่อ 3 ที่มีสัญลักษณ์สายดินมีสายดินป้องกัน
4. ติดตั้งเคเบิลแกลนด์และซีลก่อนจะสิ้นสุด ปะเก็นระหว่างปลั๊กและตัวเรือนคอยล์คือสิ่งที่ทำให้ระดับ IP เป็นจริง ปะเก็นที่ถูกบีบจะยกเลิกอย่างเงียบ ๆ
5. ยุติตัวนำ ใช้ปลอกหุ้มกับลวดตีเกลียว ระวังไม่ให้เกลียวหลุดออกจากขั้วต่อ และขันสกรูขนาดเล็กให้แน่นโดยไม่ต้องฝืน
6. วางสายดินบนขั้วต่อเฉพาะและตรวจสอบความต่อเนื่องกลับไปที่แผง
7. ใส่ปลั๊กกลับเข้าไปใหม่ ขันสกรูยึดให้แน่น จากนั้นให้พลังงานเป็นเวลาสั้นๆ และฟังเสียงคลิกของลูกสูบ

ขั้ว: เมื่อมันเป็นเรื่องสำคัญจริงๆ

บนคอยล์ AC ขั้วต่อจ่ายไฟทั้งสองสามารถใช้แทนกันได้และการย้อนกลับจะไม่เปลี่ยนแปลงอะไรเลย สถานการณ์ของคอยล์ DC ขึ้นอยู่กับการออกแบบคอยล์ คอยล์ DC ธรรมดาก็ไม่มีโพลาไรซ์เช่นกัน แต่คอยล์ที่ติดตั้งไดโอดฟลายแบ็ก ตัวเรียงกระแสบริดจ์ในตัว หรือไฟ LED แสดงสถานะจะมีโพลาไรซ์ การเดินสายไฟไปด้านหลังมักจะส่งผลให้ไฟลัดวงจรผ่านไดโอดหรือไฟ LED ที่ไม่เคยติดสว่าง หากตัวเรือนคอยล์มีเครื่องหมายบวกและลบ ให้ปฏิบัติตามนั้น

การกำหนดขนาดการเดินสายเคเบิล: แรงดันตกคร่อมคือข้อจำกัดที่แท้จริง

กระแสคอยล์มีขนาดเล็ก ขดลวด DC ขนาด 6 W, 24 V ดึงกระแสไฟประมาณ 0.25 A ดังนั้นเกจของตัวนำจึงไม่ค่อยถูกจำกัดด้วยความสามารถในการรองรับกระแสไฟ สิ่งที่กัดคือแรงดันไฟฟ้าตกในระยะยาว แผนภูมิด้านล่างเป็นการคำนวณโดยตรงโดยใช้ความต้านทานทองแดง 0.0172 โอห์ม ตารางมิลลิเมตรต่อเมตร และความยาวไปกลับของตัวนำทั้งสอง

ชั้นฉนวนจะบอกคุณว่าคอยล์ร้อนแค่ไหนที่ได้รับอนุญาตให้ทำงาน

คอยล์ทุกตัวมีเครื่องหมายประเภทฉนวน และ IEC 60085 จะตั้งค่าอุณหภูมิฮอตสปอตสูงสุดสำหรับแต่ละคลาส สิ่งนี้สำคัญเมื่อวาล์วอยู่ในตู้ที่มีแหล่งความร้อนอื่นๆ หรือเมื่ออุณหภูมิแวดล้อมในห้องโรงงานสูงขึ้นในฤดูร้อน การใช้คอยล์คลาส B ในตำแหน่งที่ต้องการคลาส F ถือเป็นความล้มเหลวที่ช้า ไม่ใช่เกิดขึ้นทันที

การประปาร่างกาย: ของเหลวครึ่งหนึ่งของงาน

ฝ่ายไฟฟ้าจะตัดสินใจว่าวาล์วทำงานหรือไม่ ด้านของไหลจะตัดสินใจว่าจะซีลหรือไม่และจะอยู่ได้ยาวนานหรือไม่ รายละเอียดสามประการทำให้เกิดการรั่วไหลส่วนใหญ่และข้อโต้แย้งด้านการรับประกันส่วนใหญ่

ทิศทางการไหลมาก่อน ตรวจสอบลูกศรบนตัวเครื่องและตัวอักษรหรือตัวเลขข้างพอร์ต สำหรับวาล์วสองทาง ปกติทางเข้าจะเป็นพอร์ตที่อยู่ตรงข้ามหางลูกศร และการติดตั้งไปทางด้านหลังจะทำให้วาล์วไม่เปิดหรือรั่วไหลออกมาเมื่อควรปิด การวางแนวของคอยล์มาเป็นอันดับสอง: สำหรับวาล์วทองเหลืองส่วนใหญ่ คอยล์สามารถหมุนได้เต็มรอบโดยการคลายน็อตยึด และทำได้ง่ายกว่ามากก่อนที่พอร์ตจะแน่นกว่าทีหลังมาก ประการที่สาม ปิดผนึกด้ายให้เรียบร้อย ใช้เทป PTFE สองรอบ โดยให้ด้ายเส้นแรกเปลือยเปล่า หรือใช้ครีมพันเกลียวที่เข้ากันได้ก็เพียงพอแล้ว เศษเทปที่หลุดออกมาภายในท่อจะจบลงที่เบาะนั่ง

บนท่อน้ำกระด้างหรือท่อกรองสกปรก ให้ติดตั้งตัวกรองหรือตัวกรองละเอียดที่ต้นน้ำ ตัวทองเหลืองที่มีความทนทานต่อสิ่งสกปรกสูงจะยังคงส่งกรวดผ่านไปยังที่นั่งไดอะแฟรมในที่สุด และค่าใช้จ่ายของตัวกรองรูปตัว Y นั้นน้อยมากเมื่อเทียบกับการเรียกใช้บริการ

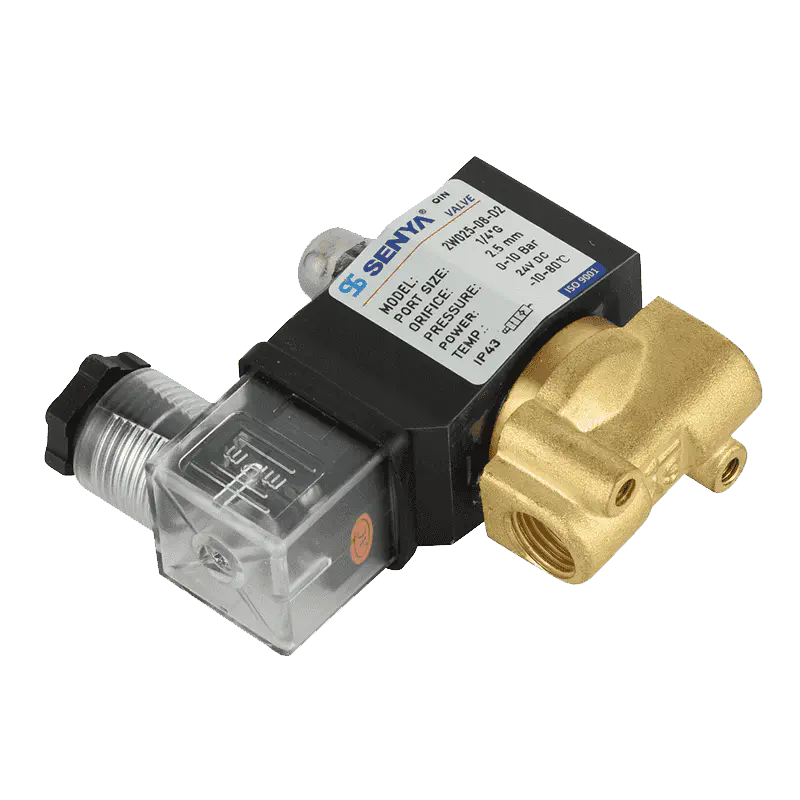

โซลินอยด์วาล์วทองเหลืองออกฤทธิ์โดยตรงซีรีส์ 2W สำหรับน้ำที่อุดมไปด้วยสิ่งเจือปน วาล์วทองเหลืองไหลขนาดใหญ่ 2W เริ่มต้นที่แรงดันต่างศูนย์และต้านทานการอุดตันของสิ่งเจือปน เหมาะสำหรับท่อน้ำสกปรกและการควบคุมน้ำภายนอก ดูผลิตภัณฑ์ →

จับคู่วาล์วกับเส้นก่อนที่จะต่อสายอะไร

วัสดุของตัวเครื่องและหลักการทำงานตัดสินใจเกี่ยวกับความน่าเชื่อถือในระยะยาวมากกว่ารายละเอียดการเดินสายไฟใดๆ วาล์วที่ควบคุมด้วยไพล็อตจำเป็นต้องมีแรงดันที่แตกต่างกันขั้นต่ำทั่ววาล์วเพื่อยึดลูกสูบให้เปิดอยู่ ดังนั้นจึงเป็นตัวเลือกที่ไม่ดีสำหรับท่อป้อนด้วยแรงโน้มถ่วงหรือแรงดันต่ำมาก วาล์วที่ออกฤทธิ์โดยตรงจะเปิดจากแรงดันเป็นศูนย์ แต่ดึงคอยล์ขนาดใหญ่ขึ้นสำหรับออริฟิซเดียวกัน

อีกสองทางเลือกก็คุ้มค่าที่จะตัดสินใจตั้งแต่เนิ่นๆ สำหรับบริเวณอ่างล้างหน้า ส่วนหัวชลประทาน หรือน้ำพุกลางแจ้ง คอยล์กันน้ำและชุดตัวเชื่อมต่อจะช่วยขจัดสาเหตุที่พบบ่อยที่สุดของความล้มเหลวซ้ำซาก สำหรับท่อที่มีสารที่มีฤทธิ์กัดกร่อนเล็กน้อยหรือในบริเวณที่มีสารเคมีชะล้าง ตัวเครื่องที่ทำจากสแตนเลสก็ทำหน้าที่เดียวกัน SENYA ผลิตส่วนประกอบเกี่ยวกับระบบนิวแมติกส์มาตั้งแต่ปี 1994 และเผยแพร่ข้อมูลแรงดัน ช่องเปิด และวัสดุเต็มรูปแบบในแค็ตตาล็อก ซึ่งเป็นวิธีที่เร็วที่สุดในการตรวจสอบชุดค่าผสมเฉพาะกับสภาพสายการผลิตของคุณ

น้ำพุดนตรีใต้น้ำควบคุมโซลินอยด์วาล์ว วาล์วทองเหลือง 2/2 ทางพร้อมคอยล์กันน้ำ IP6X แบบปิดผนึกและการตอบสนองที่รวดเร็วสำหรับการควบคุมคอลัมน์น้ำน้ำพุดนตรีที่จมอยู่ใต้น้ำ ดูผลิตภัณฑ์ →

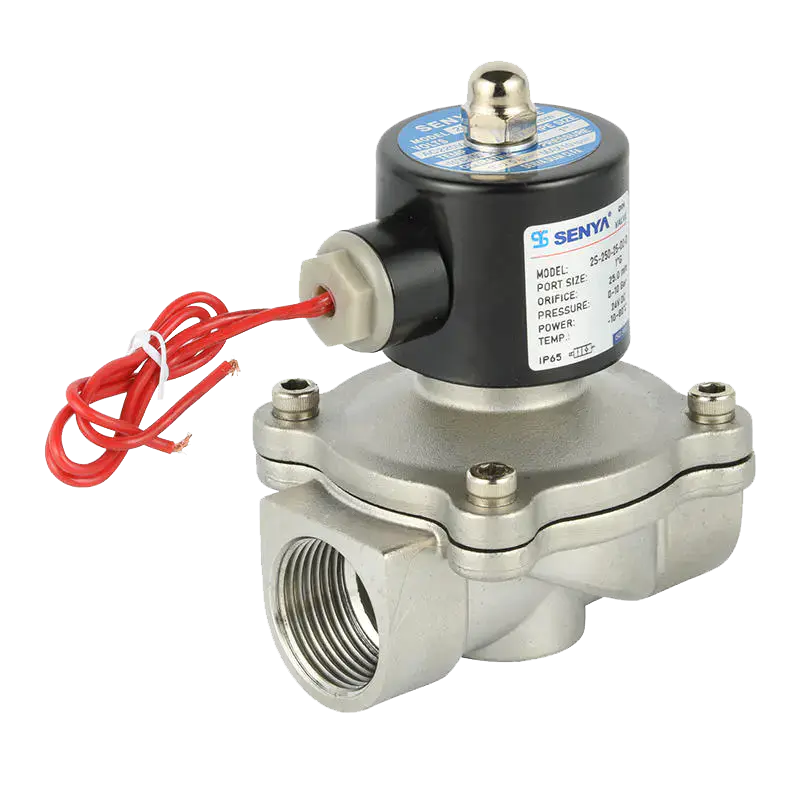

โซลินอยด์วาล์วแบบออกฤทธิ์โดยตรงสแตนเลสซีรีส์ 2S สำหรับตัวกลางที่เป็นกรดและด่าง วาล์ว 2S แบบปกติปิดที่ออกฤทธิ์โดยตรงพร้อมตัวเลือกตัวถัง SUS304/SUS316 และซีล Viton สำหรับตัวกลางที่เป็นกรด/ด่าง เริ่มต้นที่แรงดันส่วนต่างเป็นศูนย์ ดูผลิตภัณฑ์ →

การทดสอบและสิ่งที่ต้องตรวจสอบเมื่อไม่มีอะไรเกิดขึ้น

การว่าจ้างจะใช้เวลาห้านาที วัดความต้านทานคอยล์ขณะปิดเครื่อง แล้วเปรียบเทียบกับป้ายชื่อหรือคอยล์สำรอง วงจรเปิดหรือค่าที่อ่านได้ต่ำกว่าค่าที่คาดไว้มากชี้ไปที่ขดลวดที่ถูกไฟไหม้ จากนั้นจ่ายไฟและวัดแรงดันไฟฟ้าที่ขั้วต่อคอยล์แทนที่จะวัดที่แผง เพราะนั่นคือจุดที่ปลอกโลหะหลวมหรือระยะยาวปรากฏเป็นหยด วาล์วที่แข็งแรงทำให้เกิดการคลิกที่ชัดเจนและแรงสั่นสะเทือนเล็กน้อยที่คุณสัมผัสได้เพียงปลายนิ้วสัมผัสบนตัวเรือนคอยล์

หากวาล์วเป็นของใหม่และทำงานอย่างถูกต้องบนโต๊ะแต่ไม่อยู่ในแนว ลำดับการติดตั้งมักจะเป็นสาเหตุมากกว่าวาล์ว คำแนะนำแบบทีละขั้นตอนในการทดสอบการใช้งานสำหรับวาล์วสองทาง รวมถึงการตรวจสอบที่จับพอร์ตที่กลับด้านและปะเก็นที่ถูกบีบก่อนที่จะเกิดการรั่วไหล คุ้มค่าที่จะอ่านก่อนที่คุณจะปิดแผง

สำหรับคำแนะนำโดยละเอียดเกี่ยวกับการติดตั้งและการดีบัก โปรดดูคู่มือนี้ที่ การติดตั้งและการดีบักโซลินอยด์วาล์วแบบสองทาง .
