ภาษาอังกฤษโซลินอยด์วาล์ว 2 ทาง กับ 3 ทาง กับ 5 ทาง: ความแตกต่างหลัก
ความแตกต่างหลักระหว่างการกำหนดค่าทั้งสามนี้ขึ้นอยู่กับจำนวนพอร์ตและการควบคุมทิศทางการไหล ก โซลินอยด์วาล์ว 2 ทาง มีสองพอร์ตและเพียงเปิดหรือปิดเส้นทางการไหลเดียว โซลินอยด์วาล์ว 3 ทางจะเพิ่มพอร์ตที่สามให้กับแรงดันไอเสียและอุปกรณ์นำร่องแบบออกทางเดียว และวาล์วโซลินอยด์ 5 ทิศทางใช้ห้าพอร์ตเพื่อควบคุมทิศทางอากาศในสองทิศทาง ทำให้เป็นตัวเลือกมาตรฐานสำหรับกระบอกสูบแบบสองทาง การเลือกการกำหนดค่าวาล์วที่ถูกต้องจะส่งผลโดยตรงต่อสถาปัตยกรรมระบบ การใช้พลังงาน และอายุการใช้งานที่ยาวนาน ซึ่งเป็นสาเหตุที่การจับคู่พอร์ตนับรวมในแอปพลิเคชันมีความสำคัญมากกว่าที่ผู้ซื้อส่วนใหญ่คาดหวังในตอนแรก
สายการผลิตสมัยใหม่ต้องการการตอบสนองการสั่งงานที่รวดเร็วมากขึ้นเรื่อยๆ โดยหลายระบบคาดว่าจะได้รับเวลาตอบสนองในช่วง 15 ถึง 30 มิลลิวินาที การใช้การกำหนดค่าวาล์วที่ไม่ถูกต้อง เช่น การติดตั้งยูนิต 3 ทางที่มีความจุต่ำกว่าซึ่งจำเป็นต้องใช้วาล์ว 5 ทางจริงๆ อาจทำให้การสั่งงานกระบอกสูบล่าช้าและลดปริมาณงานที่วัดได้ การทำความเข้าใจวิธีการทำงานของการกำหนดค่าแต่ละรายการช่วยให้หลีกเลี่ยงความไม่ตรงกันระหว่างการออกแบบระบบหรือการวางแผนการเปลี่ยนได้ง่ายขึ้นมาก
โซลินอยด์วาล์วทำงานอย่างไร
โซลินอยด์วาล์วใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อเคลื่อนลูกสูบหรือไดอะแฟรมภายใน ซึ่งจะเปิดหรือปิดเส้นทางการไหลภายในตัววาล์ว เมื่อขดลวดมีพลังงาน สนามแม่เหล็กจะดึงลูกสูบและเลื่อนวาล์วไปที่ตำแหน่งเปิดหรือตำแหน่งการไหลสำรอง และเมื่อถอดกำลังออก สปริงมักจะทำให้วาล์วกลับสู่สถานะพักเริ่มต้น กลไกพื้นฐานนี้มีความสม่ำเสมอทั่วทั้งวาล์วลมแบบนิวแมติกและวาล์วโซลินอยด์น้ำ แม้ว่าวัสดุที่เปียกและการออกแบบซีลจะแตกต่างกันไปขึ้นอยู่กับว่าตัวกลางนั้นเป็นอากาศอัดหรือน้ำ
ปกติเปิด vs ปกติปิด
โซลินอยด์วาล์วส่วนใหญ่ถูกสร้างขึ้นโดยปิดตามปกติ โดยคงปิดไว้จนกว่าจะมีพลังงาน หรือเปิดตามปกติ โดยยังคงเปิดอยู่จนกว่าจะมีพลังงาน ความแตกต่างนี้มีความสำคัญต่อความปลอดภัยและการออกแบบกระบวนการ เนื่องจากวาล์วแบบปิดปกติมักถูกเลือกสำหรับการใช้งานที่การไหลควรหยุดโดยอัตโนมัติหากไฟฟ้าดับ ในขณะที่วาล์วแบบเปิดตามปกติเหมาะกับกระบวนการที่การไหลต่อเนื่องเป็นสถานะเริ่มต้นที่ปลอดภัยกว่า
อธิบายโซลินอยด์วาล์ว 2 ทาง
โซลินอยด์วาล์ว 2 ทาง มักติดป้ายกำกับว่าโซลินอยด์วาล์ว 2/2 ทางเพื่อระบุพอร์ต 2 พอร์ตและตำแหน่งการทำงาน 2 ตำแหน่ง ทำหน้าที่เป็นกลไกการเปิดและปิดที่ตรงไปตรงมา การไหลไหลผ่านวาล์วโดยตรงหรือถูกปิดกั้นจนสุด โดยไม่มีช่องที่สามสำหรับไอเสียหรือการเปลี่ยนทิศทาง ความเรียบง่ายนี้ทำให้โซลินอยด์วาล์ว 2/2 ทางเป็นตัวเลือกที่พบบ่อยที่สุดในทุกที่ที่ระบบจำเป็นต้องเริ่มหรือหยุดเส้นทางการไหลเพียงเส้นทางเดียว
- ท่อน้ำหล่อเย็นที่ต้องเริ่มหรือหยุดการไหลไปยังตัวแลกเปลี่ยนความร้อนหรือแจ็คเก็ต
- วงจรชลประทานและรดน้ำภูมิทัศน์ที่ควบคุมสายจ่ายน้ำเส้นเดียว
- ระบบจ่ายของเหลวพื้นฐานในอาหาร เครื่องดื่ม หรืออุปกรณ์ล้างจาน
- ฟังก์ชั่นการเติมและระบายน้ำในถังและอ่างเก็บน้ำขนาดเล็ก
เนื่องจากโซลินอยด์วาล์วน้ำทำงานแบบ 2 ทางบ่อยครั้ง วาล์วประเภทนี้จึงปรากฏทั่วทั้งเครื่องซักผ้า อุปกรณ์ทำความเย็น การชลประทานทางการเกษตร และจุดควบคุมการจ่ายน้ำทั่วไป ซึ่งจำเป็นต้องมีการปิดเครื่องอย่างง่ายเท่านั้น
อธิบายโซลินอยด์วาล์ว 3 ทาง
โซลินอยด์วาล์ว 3 ทางแนะนำพอร์ตที่สามสำหรับแรงดันระบายโดยเฉพาะ ซึ่งช่วยให้วาล์วจ่ายและปล่อยอากาศจากอุปกรณ์ที่เชื่อมต่อ โครงสร้างนี้ทำให้วาล์ว 3 ทางเป็นมาตรฐานอุตสาหกรรมสำหรับการขับวาล์วกระบวนการขนาดใหญ่หรือการขับเคลื่อนกระบอกสูบนิวแมติกแบบออกทางเดียว โดยที่กระบอกสูบจะขยายออกภายใต้แรงดันอากาศและส่งคืนโดยใช้สปริงแทนที่จะใช้ลมขับเคลื่อนทั้งสองด้าน
| ใช้จุด | ฟังก์ชั่น |
|---|---|
| ปฏิบัติการนำร่อง | เปิดใช้งานวาล์วกระบวนการที่ทำงานด้วยไดอะแฟรมหรือลูกสูบขนาดใหญ่ขึ้น |
| กระบอกสูบแบบออกฤทธิ์เดี่ยว | จ่ายอากาศเพื่อขยายในขณะที่ปล่อยไอเสียกลับจากสปริง |
| การสลับสูญญากาศ | สลับระหว่างการสร้างและปล่อยสุญญากาศ |
อธิบายโซลินอยด์วาล์ว 5 ทิศทาง
โซลินอยด์วาล์ว 5 ทิศทางได้รับการออกแบบทางวิศวกรรมเพื่อการสั่งงานด้วยลมที่ซับซ้อนมากขึ้น โดยใช้พอร์ต 5 พอร์ตเพื่อส่งอากาศอัดโดยตรงไปยังด้านใดด้านหนึ่งของกระบอกสูบแบบสองทาง ขณะเดียวกันก็ระบายฝั่งตรงข้ามไปพร้อมกัน การควบคุมสองทิศทางนี้ช่วยให้กระบอกสูบสามารถยืดและหดได้ภายใต้อากาศที่ขับเคลื่อน แทนที่จะอาศัยสปริงในการเดินทางกลับ
โดยทั่วไปจะใช้วาล์ว 5 ทิศทาง
- อุปกรณ์บรรจุภัณฑ์ที่ต้องการรอบการดันและหดที่แม่นยำ
- ระบบคลังสินค้าอัตโนมัติพร้อมการหยิบและวางแบบซ้ำๆ
- แพลตฟอร์มการเคลื่อนที่ของหุ่นยนต์จำเป็นต้องมีการสั่งงานแบบสองทิศทางที่ประสานกัน
- เครื่องมือในสายการผลิตที่ต้องหมุนเวียนอย่างรวดเร็วทั้งสองทิศทาง
การติดตั้งวาล์ว 3 ทางที่มีความจุต่ำกว่าในตำแหน่งที่ออกแบบมาสำหรับยูนิต 5 ทางสามารถลดปริมาณงานการผลิตได้ประมาณ 10 ถึง 20 เปอร์เซ็นต์ เนื่องจากกระบอกสูบสูญเสียจังหวะส่งกลับและอาศัยวงจรที่ขับเคลื่อนด้วยสปริงที่ช้ากว่าซึ่งไม่ได้ตั้งใจจะรับภาระงานทั้งหมด
การเปรียบเทียบเวลาตอบสนองและจำนวนพอร์ต
การดูจำนวนพอร์ตควบคู่ไปกับเวลาตอบสนองในการดำเนินการทั่วไปจะช่วยแสดงให้เห็นว่าเหตุใดการกำหนดค่าแต่ละอย่างจึงเหมาะสมกับงานประเภทต่างๆ
รูปที่ 1: การเปรียบเทียบจำนวนพอร์ตระหว่างการกำหนดค่าโซลินอยด์วาล์วทั่วไป
รูปที่ 2: รูปแบบความเร็วรอบตัวอย่างเปรียบเทียบการส่งคืนทิศทางคู่ที่ขับเคลื่อนกับการส่งคืนสปริง
ความเสี่ยงในการใช้งานจากการเลือกวาล์วผิด
การกำหนดค่าวาล์วที่ไม่ตรงแนวกับการใช้งานจริงทำให้เกิดความเสี่ยงในการปฏิบัติงานและเชิงพาณิชย์ซึ่งมักจะแสดงออกมาได้ดีหลังการติดตั้ง ขนาดพอร์ตที่ไม่ถูกต้องหรือการจัดการไอเสียที่ไม่เหมาะสมมักส่งผลให้เกิดแรงดันย้อนกลับมากเกินไป ซึ่งจะทำให้ซีลสึกหรอเร็วขึ้น และเพิ่มความเสี่ยงที่จะระเบิดเมื่อเวลาผ่านไป สำหรับผู้ผลิตที่มีปริมาณมาก การรักษาอัตราความล้มเหลวของวาล์วให้ต่ำกว่าเกณฑ์ทั่วไป 0.1 เปอร์เซ็นต์นั้นขึ้นอยู่กับการเลือกการกำหนดค่าที่ถูกต้องตั้งแต่เริ่มต้น แทนที่จะแก้ไขในภายหลังผ่านการบำรุงรักษาฉุกเฉิน
รูปที่ 3: การจัดอันดับผลลัพธ์ที่ตามมาซึ่งมักเชื่อมโยงกับการเลือกวาล์วที่ไม่ตรงกัน
ข้อควรพิจารณาเกี่ยวกับโซลินอยด์วาล์วน้ำ
โซลินอยด์วาล์วน้ำมีหลักการทำงานแบบแม่เหล็กไฟฟ้าเหมือนกับวาล์วลม แต่ถูกสร้างขึ้นด้วยวัสดุและซีลที่เหมาะกับการสัมผัสน้ำตลอดเวลา รวมถึงตัวที่ทนทานต่อการกัดกร่อนและไดอะแฟรมที่ออกแบบมาเพื่อจัดการกับปริมาณแร่ธาตุและความผันผวนของแรงดันโดยไม่เกิดการสึกหรอก่อนเวลาอันควร วาล์วเหล่านี้จะปรากฏทั่วทั้งเครื่องซักผ้า อุปกรณ์ทำความเย็น การชลประทานทางการเกษตร ลักษณะน้ำในแนวนอน และการควบคุมการจ่ายน้ำในอาคารทั่วไป เกือบทุกครั้งในรูปแบบโซลินอยด์วาล์ว 2 ทางหรือ 2/2 ทาง เนื่องจากงานควบคุมน้ำส่วนใหญ่ต้องการเพียงฟังก์ชันเปิดและปิดที่เรียบง่าย
การเลือกวาล์วโซลินอยด์น้ำที่เหมาะสมเกี่ยวข้องกับการตรวจสอบช่วงแรงดันการทำงาน ขนาดพอร์ต เกลียวเชื่อมต่อ และดูว่าแอปพลิเคชันเรียกร้องให้มีการทำงานแบบเปิดหรือปิดตามปกติ เนื่องจากระบบน้ำมักจะมีข้อกำหนดด้านความปลอดภัยเริ่มต้นที่แตกต่างจากวงจรอากาศอัด
วิธีการเลือกระหว่างวาล์ว 2 ทาง 3 ทาง และ 5 ทาง
- ระบุว่าการใช้งานต้องการเพียงการควบคุมการไหลเปิดและปิดอย่างง่าย ซึ่งชี้ไปที่โซลินอยด์วาล์ว 2 ทางหรือ 2/2 ทาง
- ตรวจสอบว่าแอคชูเอเตอร์ที่เชื่อมต่ออยู่ทำงานทางเดียวโดยมีสปริงกลับหรือไม่ ซึ่งโดยทั่วไปต้องใช้วาล์ว 3 ทาง
- ยืนยันว่าแอคชูเอเตอร์ทำงานสองทางและจำเป็นต้องขับเคลื่อนทั้งสองทิศทางหรือไม่ ซึ่งต้องใช้วาล์ว 5 ทิศทาง
- จับคู่ประเภทสื่อ โดยเลือกวัสดุและซีลกันน้ำสำหรับโซลินอยด์วาล์วน้ำ เทียบกับวัสดุนิวแมติกมาตรฐานสำหรับวงจรอากาศ
- ยืนยันเวลาตอบสนองที่ต้องการตามข้อกำหนดเฉพาะของวาล์ว โดยเฉพาะสำหรับการใช้งานในสายการผลิตที่มีรอบการผลิตสูง
- ตรวจสอบขนาดพอร์ตและระดับแรงดันให้สอดคล้องกับท่อและแรงดันของระบบที่มีอยู่ เพื่อหลีกเลี่ยงปัญหาแรงดันต้าน
การเปรียบเทียบประสิทธิภาพแบบเคียงข้างกัน
การเปรียบเทียบการกำหนดค่าทั้งสามชุดในชุดมาตรการปฏิบัติที่ใช้ร่วมกันจะเน้นย้ำว่าตัวเลือกแต่ละตัวเหมาะสมที่สุดโดยธรรมชาติ
รูปที่ 4: ประสิทธิภาพเปรียบเทียบระหว่างมาตรการเชิงปฏิบัติทั้ง 5 ประการในระดับสัมพัทธ์
อุตสาหกรรมและการใช้งานข้ามการกำหนดค่าวาล์ว
| อุตสาหกรรม | บทบาทของวาล์วทั่วไป |
|---|---|
| พลังงานและปิโตรเคมี | การปิดสายการผลิตและการควบคุมนำร่อง |
| อาหารและยา | การจ่ายของเหลวและการควบคุมสายซักล้าง |
| สายการผลิตอัตโนมัติ | การกระตุ้นกระบอกสูบแบบสองทางสำหรับการบรรจุและการขนย้าย |
| ชลประทานการเกษตร | การควบคุมการไหลของโซลินอยด์วาล์วน้ำข้ามสายจ่าย |
| การกำจัดฝุ่นและสิ่งแวดล้อม | การควบคุมการทำงานของพัลส์วาล์วและระบบควบคุมการกรอง |
เกี่ยวกับเทคโนโลยีนิวแมติก Ningbo SENYA

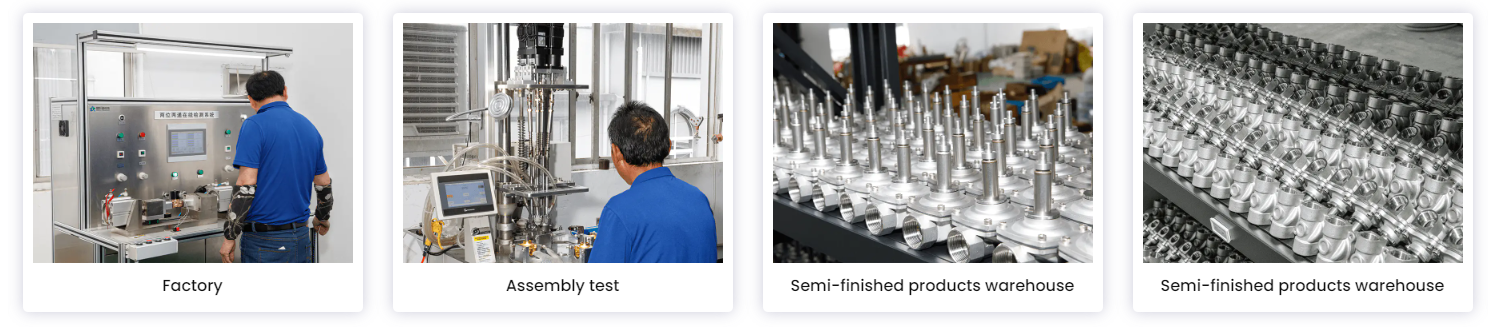

Ningbo SENYA Pneumatic Technology Co., Ltd มุ่งเน้นการผลิตโซลินอยด์วาล์ว กระบอกสูบ และส่วนประกอบนิวแมติกที่เกี่ยวข้องมาตั้งแต่ปี 1994 โดยยึดมั่นในแนวทางที่ขับเคลื่อนด้วยคุณค่าของลูกค้าในการพัฒนาผลิตภัณฑ์และการผลิต บริษัทดำเนินการฐานการประมวลผลเครื่องจักรที่มีความแม่นยำขนาดใหญ่ในประเทศจีน โดยผสานรวมการประมวลผลระดับความเข้มข้นสูงเข้ากับแพลตฟอร์มการทดสอบดิจิทัลอัตโนมัติ เพื่อรองรับประสิทธิภาพของผลิตภัณฑ์ที่สอดคล้องกันตลอดการดำเนินการผลิตแต่ละครั้ง
SENYA ผลิต ส่วนประกอบนิวแมติกมากกว่า 2,000,000 ชุดต่อปี รวมถึงกระบอกสูบและวาล์วชนิดต่างๆ โดยมีสินค้าส่งออกไปกว่า 30 ประเทศ ได้แก่ สหรัฐอเมริกา ตุรกี สเปน อิตาลี อังกฤษ เกาหลีใต้ และออสเตรเลีย การใช้งานครอบคลุมถึงการล้างรถ การฆ่าเชื้อทางการแพทย์ สายการผลิตอัตโนมัติ การขุด การกำจัดฝุ่น น้ำพุดนตรี การชลประทานทางการเกษตร โครงการพลังงานแสงอาทิตย์ เครื่องจักรกลการเกษตร และการแปรรูปอาหาร ได้รับการสนับสนุนจากทีมพัฒนาทางเทคนิคที่สามารถผลิตส่วนประกอบตามแบบหรือตัวอย่างของลูกค้า
คำถามที่พบบ่อย
-
ไตรมาสที่ 1 สินค้าส่วนใหญ่ส่งออกไปที่ไหน
สินค้าส่วนใหญ่จะถูกส่งออกไปยังสหรัฐอเมริกา เยอรมนี ญี่ปุ่น สเปน อิตาลี สหราชอาณาจักร เกาหลีใต้ ออสเตรเลีย แคนาดา และประเทศอื่นๆ อีกหลายสิบประเทศ
-
ไตรมาสที่ 2 สินค้าจัดส่งถึงมือลูกค้าอย่างไร
การจัดส่งมักจะเคลื่อนที่ทางทะเล เนื่องจากโรงงานตั้งอยู่ใกล้กับท่าเรือ Ningbo โดยมีการขนส่งทางอากาศผ่านสนามบิน Ningbo และเซี่ยงไฮ้สำหรับการสั่งซื้อเร่งด่วน
-
ไตรมาสที่ 3 เงื่อนไขการชำระเงินคืออะไร
เงื่อนไขการทำธุรกรรม เช่น FOB, CIF หรือ CNF ได้รับการยืนยันร่วมกับลูกค้า ณ เวลาที่เสนอราคา
-
ไตรมาสที่ 4 มั่นใจในคุณภาพของผลิตภัณฑ์ได้อย่างไร
การตรวจสอบเป็นไปตามแต่ละกระบวนการผลิต โดยมีการตรวจสอบผลิตภัณฑ์สำเร็จรูปอย่างเต็มรูปแบบตามความต้องการของลูกค้าและมาตรฐานสากลโดยใช้แพลตฟอร์มการทดสอบอัตโนมัติที่มีความแม่นยำสูง
-
คำถามที่ 5 กำลังการผลิตเท่าไหร่
โรงงานแห่งนี้มีสายการผลิต 5 สายการผลิต โดยมีกำลังการผลิตประมาณ 30,000 วาล์วต่อเดือน และผลิตภัณฑ์เกี่ยวกับนิวแมติกต่างๆ ซึ่งได้รับการสนับสนุนโดยห้องปฏิบัติการและระบบทดสอบขั้นสูง
-
คำถามที่ 6 สามารถสร้างผลิตภัณฑ์ที่กำหนดเองได้
ใช่ ทีมพัฒนาทางเทคนิคที่สมบูรณ์จะพัฒนาและผลิตส่วนประกอบตามแบบหรือตัวอย่างที่ลูกค้าให้มา
-
คำถามที่ 7 ผลิตภัณฑ์ครอบคลุมสาขาการใช้งานใดบ้าง
การใช้งานครอบคลุมถึงพลังงาน โลหะวิทยา ปิโตรเคมี การบินและอวกาศ ยา อาหาร การแพทย์ สิ่งทอ เครื่องจักรอิเล็กทรอนิกส์ การคุ้มครองสิ่งแวดล้อม และการชลประทาน รวมถึงสาขาอุตสาหกรรมอื่นๆ
-
คำถามที่ 8 มีผลิตภัณฑ์อะไรบ้างที่นำเสนอ
กลุ่มผลิตภัณฑ์หลักประกอบด้วยโซลินอยด์วาล์ว คอนเนคเตอร์ วาล์วถอยหลัง กระบอกสูบ ชิ้นส่วนแหล่งอากาศ และผลิตภัณฑ์เกี่ยวกับนิวแมติกอื่นๆ หลายประเภท
-
คำถามที่ 9 นี่คือผู้ผลิตโดยตรงหรือบริษัทการค้า
บริษัทดำเนินธุรกิจโรงงานและฐานการผลิตของตนเองควบคู่ไปกับแผนกการค้าระหว่างประเทศ จัดการทั้งการผลิตและการขายโดยตรง
-
คำถามที่ 10 คาดว่าจะตอบกลับได้เร็วแค่ไหนหลังจากการสอบถาม
โดยทั่วไปการตอบกลับจะถูกส่งภายใน 12 ชั่วโมงหลังจากได้รับการสอบถาม
