การเชื่อมต่ออย่างรวดเร็วของนิวเมติกคืออะไร? การวิเคราะห์โครงสร้างหลักการและประสิทธิภาพหลักอย่างสมบูรณ์

1. คำจำกัดความและการจำแนกประเภทของ อุปกรณ์เชื่อมต่ออย่างรวดเร็วแบบนิวเมติก

คำจำกัดความพื้นฐาน

อุปกรณ์เชื่อมต่ออย่างรวดเร็วแบบนิวเมติกเป็นอุปกรณ์ที่สามารถเชื่อมต่อท่ออากาศได้อย่างรวดเร็วผ่านกลไกการล็อคเชิงกล คุณสมบัติของมันรวมถึง:

ไม่จำเป็นต้องใช้เครื่องมือ: การเชื่อมต่อ/การตัดการเชื่อมต่อสามารถทำได้ด้วยมือเดียว

การปิดผนึกทันที: โครงสร้างการปิดผนึกโอริงหรือกรวยในตัวเพื่อป้องกันการรั่วไหลของก๊าซ

นำกลับมาใช้ใหม่: รองรับการเสียบและถอดปลั๊กบ่อย ๆ (โดยปกติ> 10,000 ครั้ง)

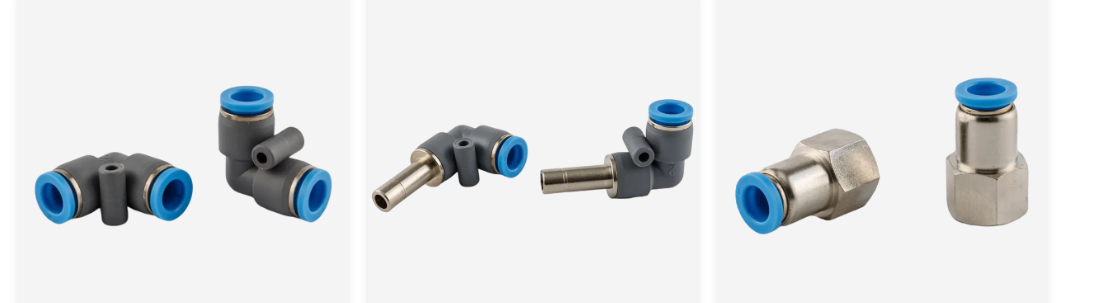

การจำแนกหลัก

ตามหน้าที่และโครงสร้างมันสามารถแบ่งออกเป็นประเภทต่อไปนี้:

2. หลักการโครงสร้างและกระบวนการทำงาน

องค์ประกอบและฟังก์ชั่นหลัก

โครงสร้างทั่วไปของอุปกรณ์ติดเชื้ออย่างรวดเร็วของนิวเมติกรวมถึงส่วนประกอบต่อไปนี้:

กลไกการหนีบ: ลูกปัดสแตนเลสหรือกรงเล็บสปริงใช้ในการล็อคท่ออากาศ (แรงหนีบรัศมีมักจะ> 50n)

องค์ประกอบการปิดผนึก: ยางไนไตรล์ (NBR) หรือฟลูออโรเบเบอร์ (FKM) โอริงโดยมีความต้านทานแรงดันสูงถึง 1MPa

ชุดประกอบร่างกายวาล์ว: วาล์วที่ขับเคลื่อนด้วยสปริงซึ่งจะปิดท่อโดยอัตโนมัติเมื่อตัดการเชื่อมต่อ

วัสดุเปลือกหอย: PBT (ความต้านทานการกัดกร่อนทางเคมี), ทองเหลือง (ความแข็งแรงสูง) หรือสแตนเลส (ความต้านทานอุณหภูมิสูง)

เวิร์กโฟลว์ (ใช้ตัวอย่างการเปิดและปิดสองระดับเป็นตัวอย่าง)

ขั้นตอนการแทรก:

Trachea ผลักเฟอร์รูลเพื่อบีบอัดสปริงและลูกบอลเหล็กม้วนออกไปด้านนอกเพื่อหลีกทางให้

หลอดลมดันแหวนปิดผนึกและผลักวาล์วเพื่อสร้างเส้นทางการไหลของอากาศ

ขั้นตอนการล็อค:

เฟอร์รูลถูกรีเซ็ตภายใต้การกระทำของฤดูใบไม้ผลิและลูกบอลเหล็กติดอยู่ในร่องของหลอดลมเพื่อให้ได้การตรึงเชิงกล

โอริงพอดีกับผนังด้านนอกของหลอดลมเพื่อสร้างซีล

ขั้นตอนการตัดการเชื่อมต่อ:

ดึงปลอกปลอกไปข้างหลังลูกเหล็กจะถูกแยกออกจากหลอดลมและวาล์วจะถูกปิดโดยอัตโนมัติภายใต้แรงสปริง

3. คุณควรให้ความสนใจอะไรเมื่อใช้อุปกรณ์พุชอินนิวเมติก?

ข้อกำหนดการติดตั้งและการเชื่อมต่อ

• การปรับสภาพท่ออากาศ

ข้อกำหนดการตัด:

ใช้เครื่องตัดท่อพิเศษเพื่อให้แน่ใจว่าการตัดเรียบ (ความเอียง <3 °)

ลบเสี้ยน (เพื่อป้องกันการเกาโอริง)

ขั้นตอนการทำความสะอาด:

เช็ดผนังด้านในของท่ออากาศด้วยผ้าไร้ขุยในแอลกอฮอล์เพื่อป้องกันไม่ให้อนุภาคเข้าสู่เส้นทางอากาศ

• วิธีการเชื่อมต่อที่ถูกต้อง

ประเด็นสำคัญสำหรับการดำเนินงานและการบำรุงรักษา

• รายการตรวจสอบรายวัน

การตรวจจับการรั่วไหล: ใช้น้ำสบู่กับอินเทอร์เฟซทุกสัปดาห์และสังเกตฟองสบู่ (การรั่วไหลเล็กน้อยจำเป็นต้องเปลี่ยนโอริงในเวลาที่เหมาะสม)

สถานะ Trachea: ตรวจสอบหลอดลมสำหรับรอยแตกและการชุบแข็งทุกเดือน (ต้องเปลี่ยน trachea อายุมากขึ้นทันที)

• การบำรุงรักษาตามปกติ

• การดำเนินงานที่ต้องห้ามและคำเตือนความเสี่ยง

พฤติกรรมที่ต้องห้าม

ใช้แรงดันเกิน (เกินความดันที่ได้รับการจัดอันดับจะทำให้เกิดการระเบิด)

สื่อผสม (เช่นข้อต่อออกซิเจนที่เชื่อมต่อกับท่อไขมันที่ผิดพลาดทำให้เกิดการระเบิด)

ปลั๊กและถอดปลั๊กภายใต้แรงดัน (ต้องปล่อยแรงดันก่อนการทำงานเพื่อป้องกันการไหลเวียนของอากาศและการบาดเจ็บ)
